この記事の続きです↓
少し長くなりそうなので、ビルド篇はハードとソフトに分けました。まずはハードのほうから。
ケースの設計
ケースは先人たちが用意してくれている便利ツールを活用して、サクッと作りましょう。

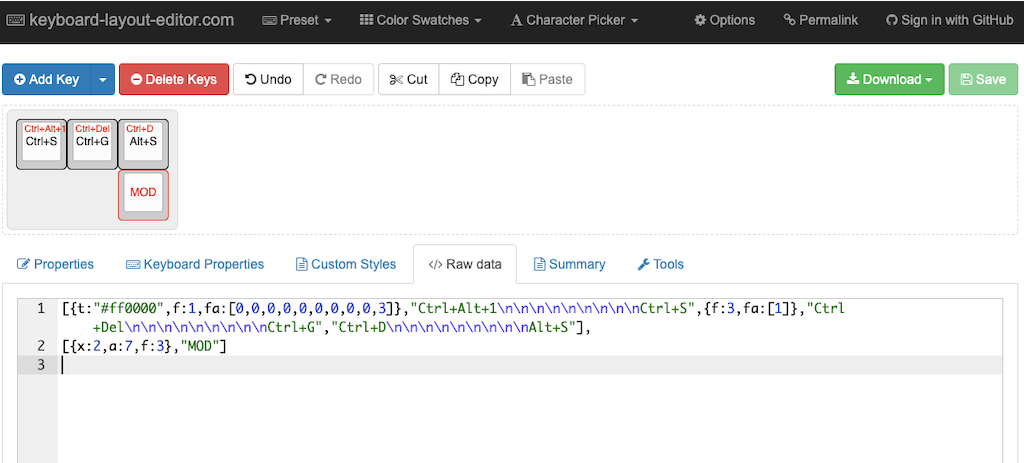

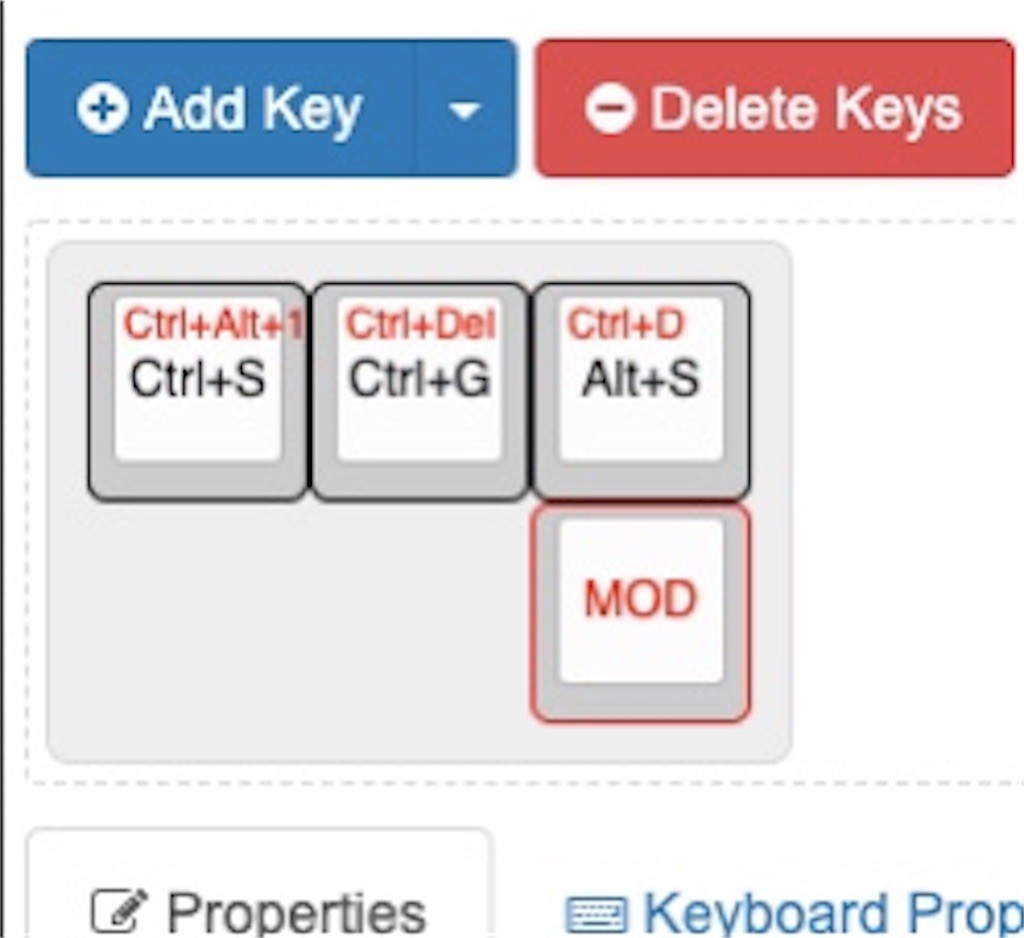

まず、「Keyboard Layout Editor (http://www.keyboard-layout-editor.com)」に、前回考えたレイアウトを打ち込みます。
そうしたら、いったんRaw Dataの文字列をコピーしておきましょう。

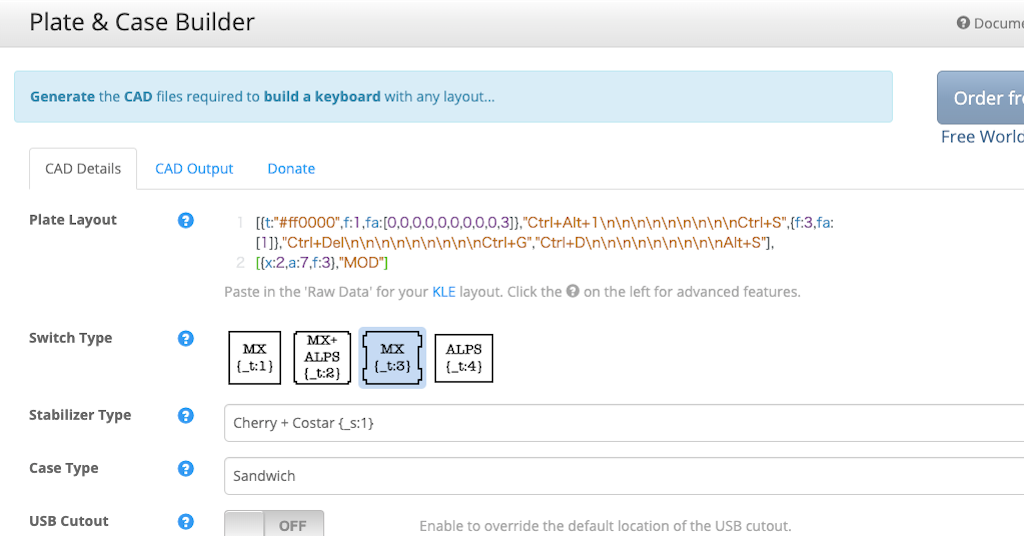

つぎに、「Plate & Case Builder (http://builder.swillkb.com)」を開い、「Plate Layout」のところに先ほど、コピーした文字列を貼り付けます

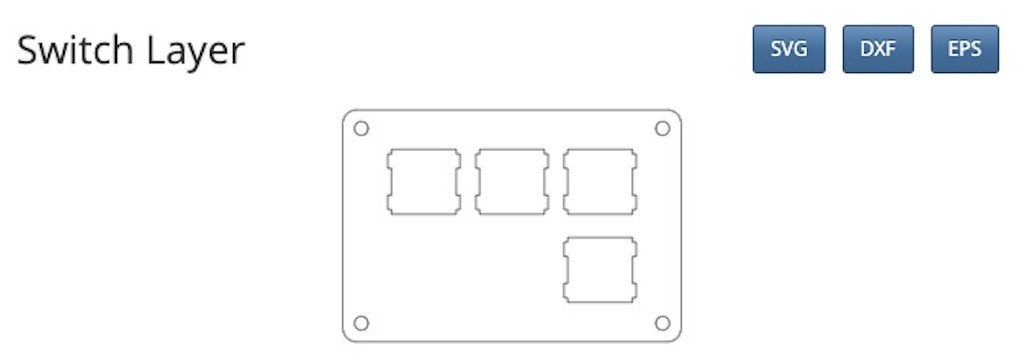

あとは、適当にパラメータをいじってから、Draw My Cad!をクリックすれば、レーザーカット用のケースのデータが自動描画されます！
ファイル形式はSVG、DXF、EPSから選べるので、好きな形式でダウンロードし、必要に応じてCADやイラレで手直しして、3mmのアクリル板をカットしておきます。
コントローラーまわりの設計

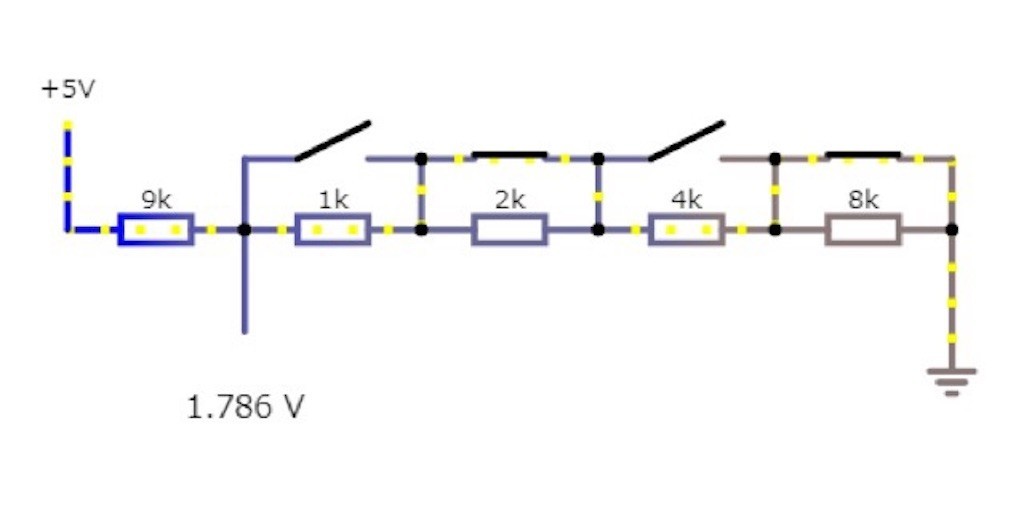

前回計算したこの回路を、Digisparkで読み取るようにします。

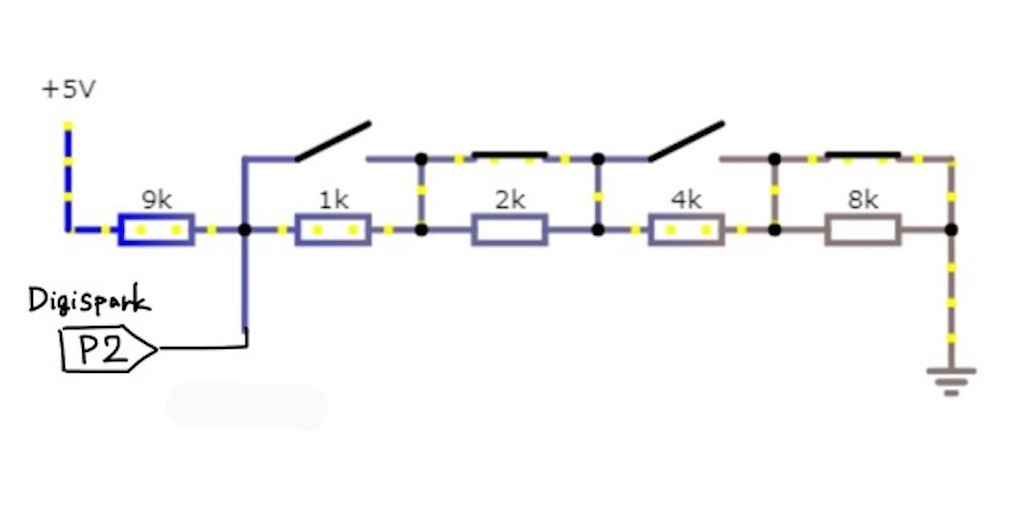

DigisparkのP2がアナログ入力A1なので、こう。
抵抗器はラインナップが整数刻みじゃなくて、4kΩと8kΩが無いので、2kΩと16kΩの合成で作ります。
※抵抗のラインナップについては「E24系列」を調べてみてください。
あと、今回は専用基板を作るほど量産しないので、回路は空中配線で作っていこうと思います。
材料

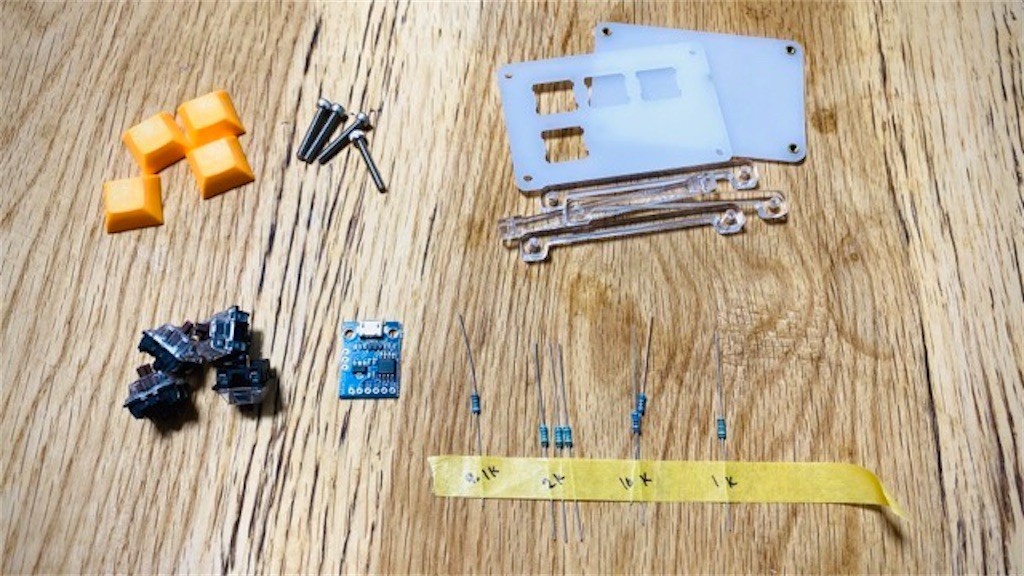

そうして、残りの材料も揃えたのがこちら。
- ケース（M3のインサートナットを取り付けておく）
- M3ネジ
- Digispark
- 抵抗
- 1kΩ ×1
- 2kΩ ×3
- 16kΩ ×2
- 9.1kΩ ×1
- スイッチ
- キーキャップ
組み立て
スイッチの取り付け

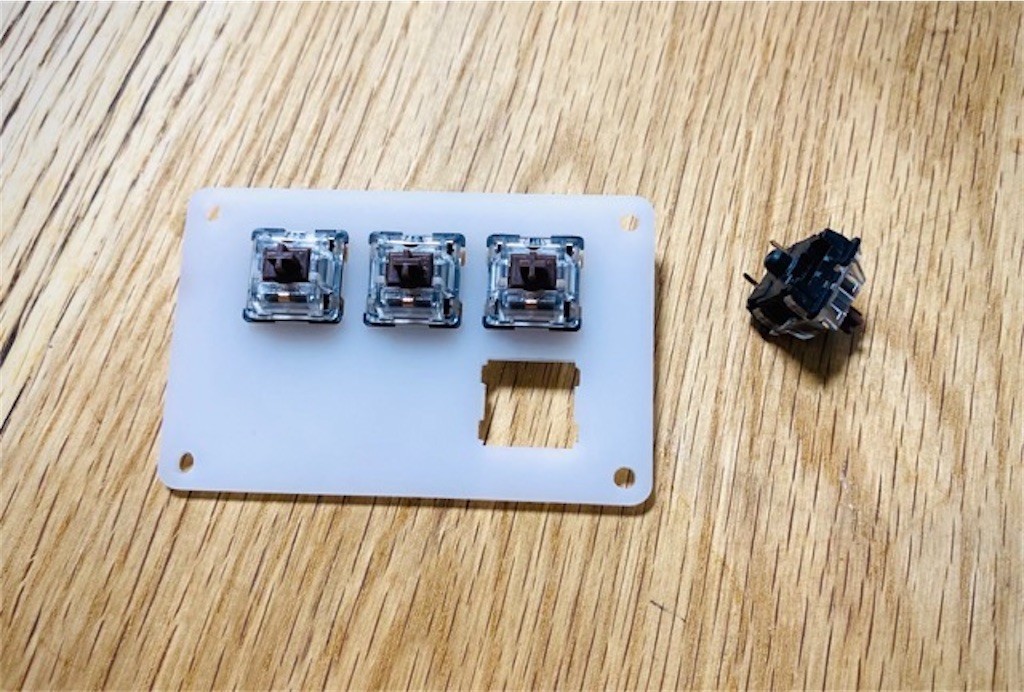

まずキースイッチをケースにはめ込みます。
回路は空中配線

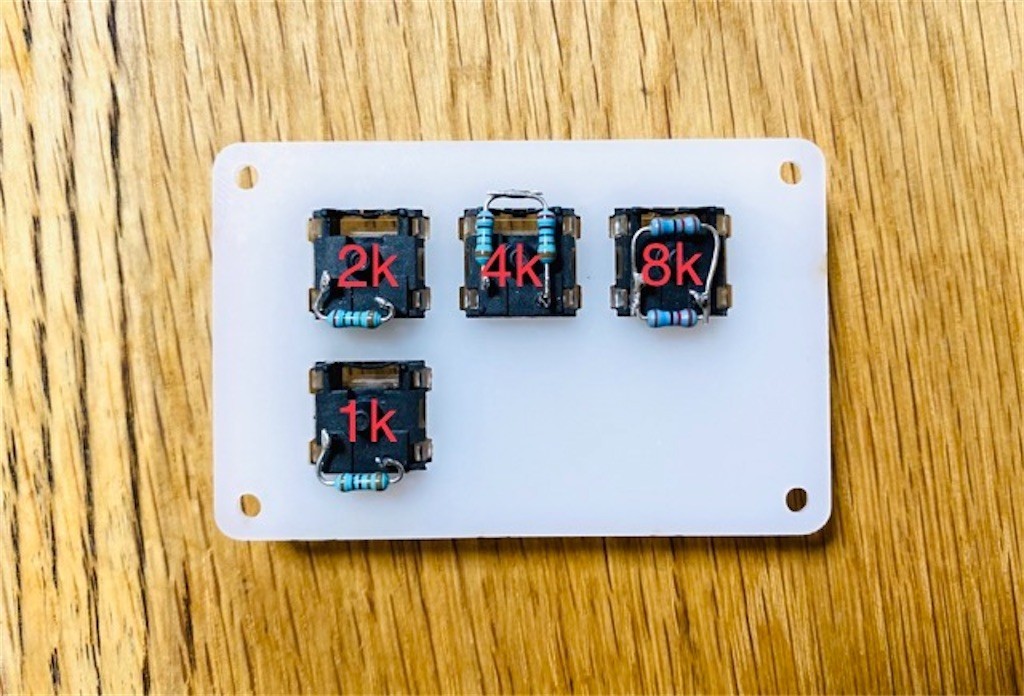

続いて、キースイッチの足に抵抗をハンダ付け、4kと8kは合成抵抗です。（読むのは合計値なので、並び順はどうでもいいです）
Digisparkは両面テープで貼り付けます。

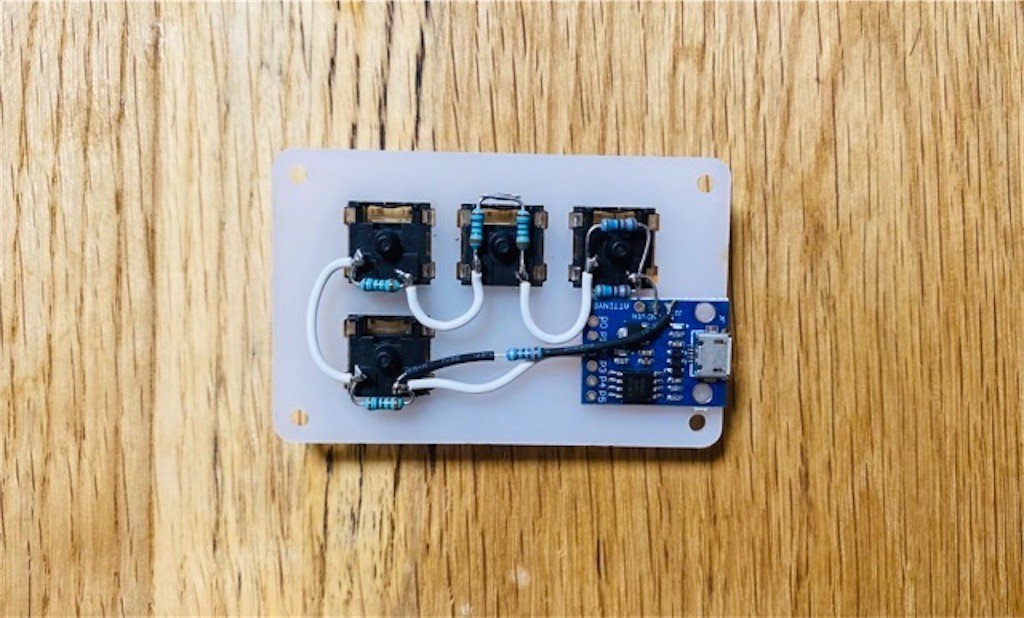

あとは回路図の通り配線して
ケースの組み立て
ケースの残りのパーツをネジ止め。

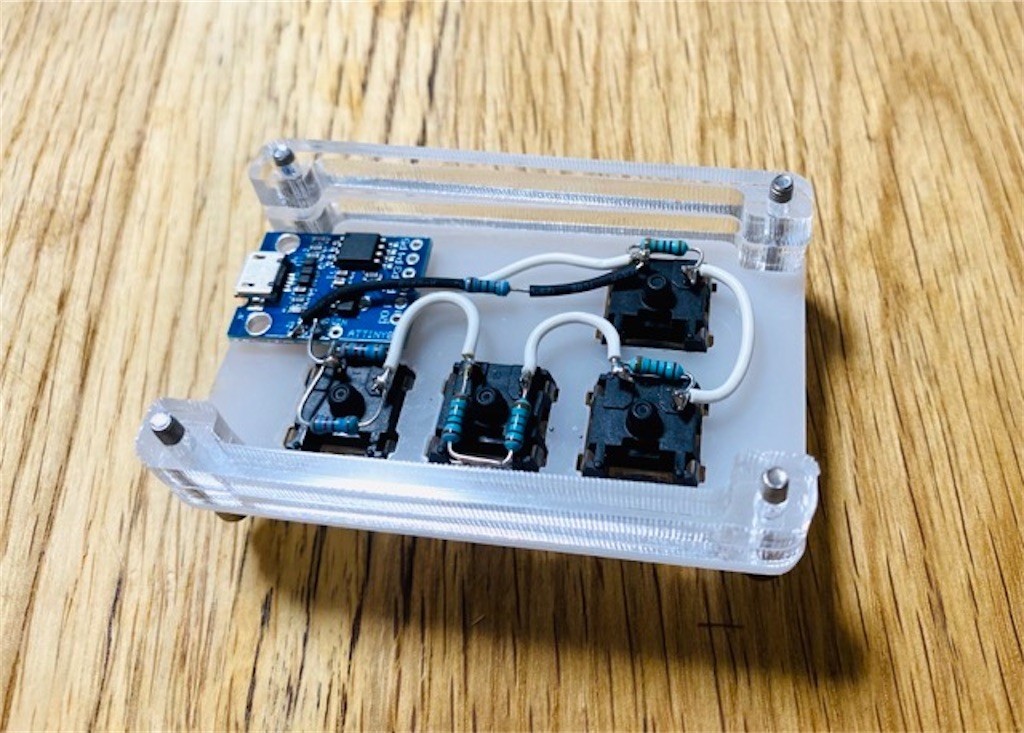

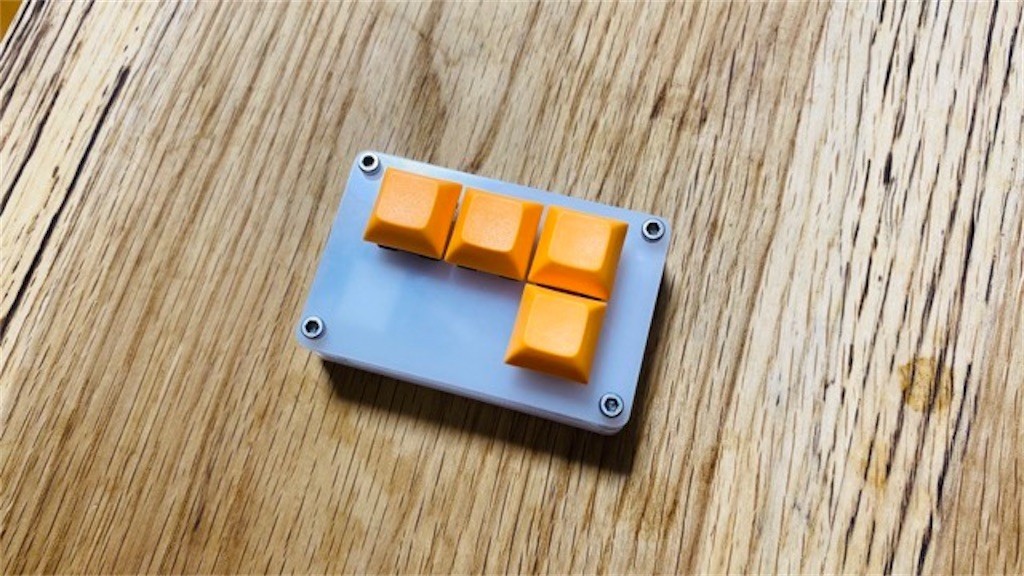

キーキャップを取り付ければ完成です。
じゃん！
ソフト編につづく
これでハードはできたので、あとは次回、ソフト編で完成です！
