iPhone LiDARのリアルタイムプレビュー用外付け液晶としてAndroidタブレットを使おうとした話—PoC編—

近ごろ、iPhone単体で3DスキャンができるiPhone LiDAR界隈が盛り上がってますね、とくに土木、建築、考古学界隈などで活用事例が多いようです。

スマホのおまけ的機能なので、精度とパワーは簡易的なものですが、個人で買える手のひらサイズの端末で、3Dスキャンから事後のデータ処理からWebへのアップロードまでできるのってすごいですよね？

iPhone LiDARについては、この記事や

ken-it.world

この記事が参考になります。

note.com

たとえば、長い棒の先に付ければドローンLiDARごっこもできますが、どこが撮れているかその場でプレビューできないというのが難点です。

リンク

そこで、ひとつ使えそうな案を思いついたので、概念実証（Proof of Concept）をやってみました。

アイディア
実証実験
解決すべき課題
あれ？

アイディア

iPhone → Lightning-HDMI変換 → HDMI-USB変換 → OTGアダプター → Androidタブレット（OTG対応のもの）

HDMIからUSBに変換するキャプチャー機器ってお高いイメージでしたが、最近は簡易的なものが千円前後で買えます。これ、ひとつ買っておくと意外と役に立ちます。

リンク

Lightning-HDMI変換器も2,000円前後なので、ケーブルなど合わせてトータル3,000円ちょっと。

リンク

実証実験

意外とOTGでカメラ読み取れるアプリが見つからず、使えるアプリ探しにてこづりました。

それらしいのはいくらか見つかるんですが、相性があるようで、ものによっては映像が映らなかったり、ブロックノイズが酷かったり。

そのうえ、軒並みアイコンとUIがダサいので、ややテンションが下がりつつ、動くアプリ見つけました。（記録取り忘れたので、アプリ名はあとで確認して追記します）

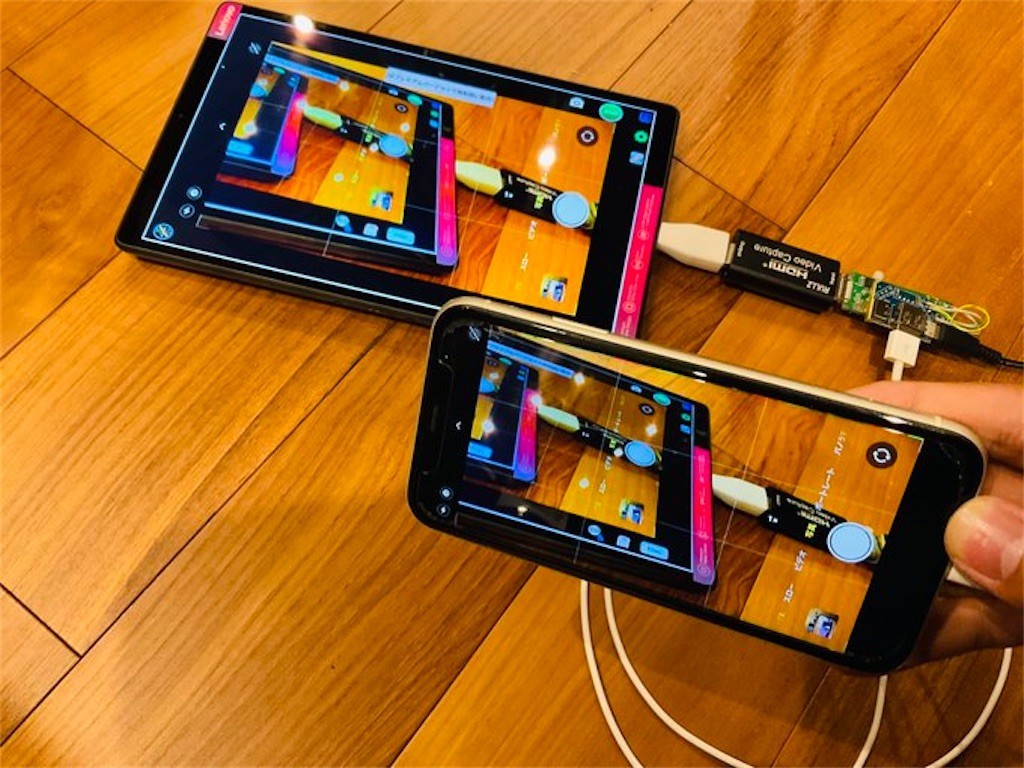

映りはバッチリです。

ちょっと前に思いついた、iPhoneの画面を有線でAndroidに映すのうまくいった

iPhone LiDARを棒の先につけたときに、手元でプレビューしながらスキャンするための構成

iPhone→HDMIアダプター→HDMIキャプチャードングル→OTGアダプター→Androidタブ pic.twitter.com/tv0twkWtB4
— アツユキ (@aaa_tu) 2022年3月28日
